高速硬件捕获¶
1.1 简介¶
硬件捕获即当某一种信号触发时(包括上升沿或下降沿)，运动控制器能准确记录触发时刻轴的编码器位置信息。控制器支持三种捕获模式：Home捕获、Index捕获和探针(Probe)捕获。本章将详细介绍这三种捕获方式以及如何在应用程序中实现。
1.2 指令列表¶
| 指令 | 说明 |
|---|---|
| GTN_SetTriggerPrm | 设置Trigger捕获触发模式，并启动捕获。 |
| GTN_GetTriggerPrm | 读取Trigger捕获触发模式。 |
| GTN_GetTriggerLatchValue | 设置循环捕获后，批量读取Trigger的捕获值。 |
| GTN_GetTriggerLatchValueUser | 设置捕获同时保存用户变量功能时，批量读取Trigger的捕获值以及保存的用户变量值。 |
| GTN_GetTriggerStatusEx | 读取捕获状态。 |
| GTN_ClearTriggerStatus | 清除捕获状态。 |
1.3 重点说明¶
每个Trigger资源互相独立，通过指令GTN_SetTriggerPrm可以将Trigger设置为不同的捕获触发模式、锁存不同的编码器并开启捕获功能。控制器会一直检测捕获是否触发，当Home、Index或者探针（通用输入）等信号触发后，对应的捕获触发标志位会置1，调用指令GTN_GetTriggerStatusEx可以查看捕获状态和捕获锁存的位置信息。捕获触发标志位会保持为1，直到重新调用指令GTN_SetTriggerPrm控制器会自动清除触发标志位并使能新的捕获参数。
重要

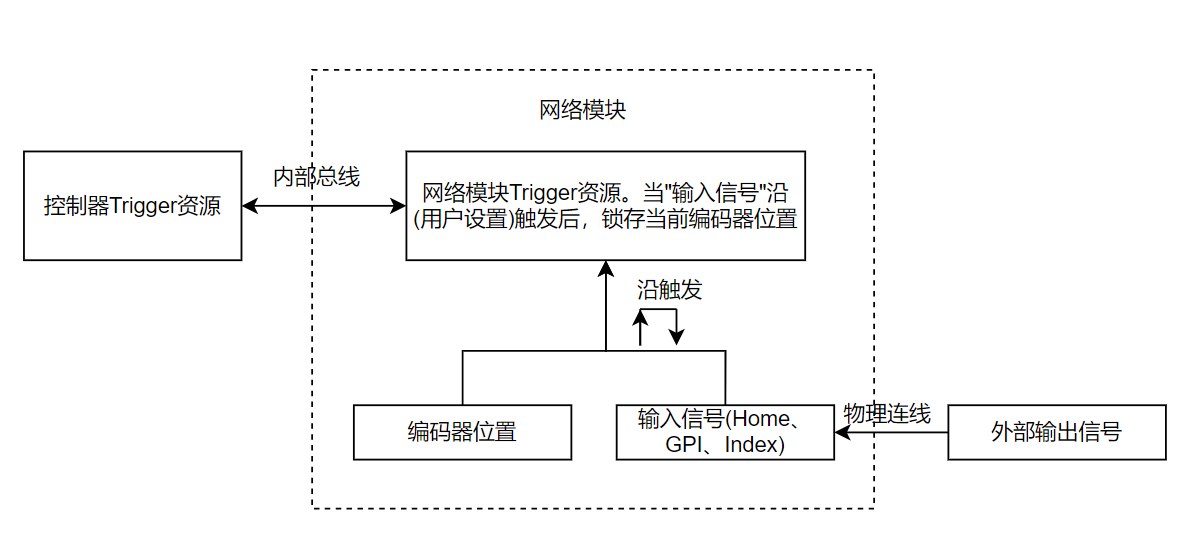

不同的捕获模式下，触发信号检测和位置锁存功能都是在网络模块上实现的，所以捕获资源（Trigger）、捕获触发源（通用输入、Index或Home）和捕获锁存位置（轴编码器或者辅助编码器）三种类型的资源必须在同一个网络型模块。
1.3.1 控制器Trigger资源¶
不同类型的控制器Trigger的软件资源个数不一样，Trigger资源和轴资源保持一致，详细请参考下表，也可以通过指令GTN_GetResCount（参数type = MC_TRIGGER）获取控制器的Trigger软件资源个数。
| 型号 | 核1 | 核2 |
|---|---|---|
| GSN-008-G-00 | 8 | - |
| GSN-008-V-00 | 8 | - |
| GSN-008-LT-01 | 8 | - |
| GSN-024-G-01 | 12 | 12 |
| GSN-024-V-01 | 12 | 12 |
| GSN-024-LT-01 | 12 | 12 |
| GSN-048-G-01 | 24 | 24 |
1.3.2 网络模块Trigger资源¶
网络型模块的位置比较输出资源和硬件输出类型及资源个数:
| 模块类型 | Trigger个数 |
|---|---|
| GNM4xx | 4 |
| GNM6xx | 6 |
| 伺服驱动器 | 1 |
| GTM | 和所接轴子板相关，几个轴就几路Trigger |
1.3.3 Home捕获¶
Home捕获模式下，当网络模块检测到Home信号的下降沿（默认为下降沿捕获触发）时，网络模块会立刻锁存该时刻的编码器位置或者辅助编码器位置，同时将捕获状态标志位置1。
1.3.4 Index捕获¶
Index捕获模式下，当网络模块检测到Index信号（编码器C相）的下降沿（默认为下降沿捕获触发）时，网络模块会立刻锁存该时刻的编码器位置或者辅助编码器位置，同时将捕获状态标志位置1。
1.3.5 探针（probe）捕获¶
探针（probe）捕获模式下，当网络模块检测到通用数字量输入信号（GPI）的下降沿（默认为下降沿捕获触发）时，网络模块会立刻锁存该时刻的编码器位置或者辅助编码器位置，同时将捕获状态标志位置1。
1.3.6 重复捕获¶
通过指令GTN_SetTriggerPrm（设置参数loop）可以实现多次或者无限次循环捕获，即重复捕获，具体参数说明可参考指令详细说明。
设置重复捕获后，当捕获源被触发时，控制器会锁存指定的编码器位置并重新等待捕获信号再次触发。每个Trigger每次最多可以连续锁存2048个位置值，通过指令GTN_SetTriggerPrm（设置参数fifoMode）可以设置捕获位置锁存模式。捕获值可以通过GTN_GetTriggerLatchValue来批量读取。
1.4 例程¶
例程
- 一个触发源同时捕获多轴编码器位置：
- 多个触发源锁存同一个编码器位置：
- 重复捕获功能
