// WaveformLinkPso.cpp : 定义控制台应用程序的入口点。
//
#include "stdafx.h"
// 该例程仅用于功能演示，请保证安全的情况下使用
// 测试功能：波形控制输出关联pso输出功能示例
// 测试平台：网络型运动控制器
// 测试环境：Windows
// 测试流程：
// （1）初始化控制器
// （2）配置波形控制功能
// （3）配置位置比较pso功能
// （4）建立插补坐标系
// （5）压插补数据
// （6）启动插补运动
// （7）检测插补是否运动完成
// （8）运动完成，关闭控制器
// 注意事项：
// （1）本例程使用的“例程专用.xml”、“例程专用.cfg”，仅用于本例程
// （2）实际使用时，需要使用MotionStudio生成网络配置xml
// （3）实际使用时，必须确认网络上接了支持波形控制功能的从站！！！
// （4）！！！支持波形控制的模块必须是第一个站！！！
// （4）！！！支持波形控制的模块必须是第一个站！！！
// （4）！！！支持波形控制的模块必须是第一个站！！！
// （4）！！！支持波形控制的模块必须是第一个站！！！
// （4）！！！支持波形控制的模块必须是第一个站！！！
// （4）！！！支持波形控制的模块必须是第一个站！！！
// 加载固高运动控制库头文件
#include "gxn.h"
// 动态加载固高运动控制gxn.lib库
#pragma comment(lib,"gxn.lib")
/**
* @brief 指令出错打印函数
* @param command 打印信息字符串
* @param error 错误码
* @return 错误码
*/
short CommandHandler(char* command, short error)
{
printf("%s = %d\n", command, error);
getchar();
return error;
}
/**
* @brief 初始化运动控制器（开卡 + 初始化网络拓扑 + 初始化轴）
* @param core 需要初始化的核号，从1开始
* @param axis 需要初始化的轴起始索引，从1开始
* @param axisCount 需要初始化的轴数量，从起始索引axis开始计数，必须大于0
* @return 0表示初始化成功，非0表示初始化失败
*/
short InitMc(short core,short axis,short axisCount)
{
short rtn;
short overTime;
long status;
// 打开运动控制器
rtn = GTN_OpenCard(CHANNEL_PCIE,NULL,NULL);
if ( 0 != rtn )
{
return CommandHandler("GTN_OpenCard",rtn);
}
printf("Open Card Success !\n");
// 初始化网络
// 注意：（1）“例程专用.xml”仅用于本例程
// （2）实际使用时，需要使用MotionStudio生成对应的网络配置文件
// overTime：网络初始化超时时间，单位：秒
overTime = 120;
rtn = GTN_NetInit(NET_INIT_MODE_XML_STRICT,"例程专用.xml",overTime,&status);
if ( 0 != rtn )
{
printf("status = %d\n",status);
return CommandHandler("GTN_NetInit",rtn);
}
printf("Init Net Success !\n");
// 加载配置文件到控制器
// 注意：（1）“例程专用.cfg”仅用于本例程
// （2）实际使用时，需要使用MotionStudio生成对应的配置文件
rtn = GTN_LoadConfig(core,"例程专用.cfg");
if ( 0 != rtn )
{
return CommandHandler("GTN_LoadConfig(\"例程专用.cfg\")",rtn);
}
// 清除轴状态
rtn = GTN_ClrSts(core,axis,axisCount);
if ( 0 != rtn )
{
return CommandHandler("GTN_ClrSts",rtn);
}
printf("Init Mc Config Success !\n");
return rtn;
}
#define WAVEFORM_DATA_COUNT_MAX (50)
/**
* @brief 配置波形控制功能
* @param core 需要配置功能的核号，从1开始
* @param index 需要配置的波形控制索引，从1开始
* @return 0表示配置成功，非0表示配置失败
*/
short SetWaveformLinkPso(short core,short index)
{
short rtn;
short mode; // 波形控制模式
short count; // 波形控制数据个数
short loopCount; // 波形控制数据循环次数
short enable; // 波形控制使能信号
TWaveformParameter wPrm[WAVEFORM_DATA_COUNT_MAX];
TWaveformOutput wOutput; // 波形控制输出参数
memset(&wPrm[0],0,sizeof(wPrm));
memset(&wOutput,0,sizeof(wOutput));
// 先关闭波形控制输出使能
enable = 0; // 波形控制使能关闭
rtn = GTN_EnableWaveform(core,index,&wOutput,enable);
if ( 0 != rtn )
{
return CommandHandler("GTN_EnableWaveform",rtn);
}

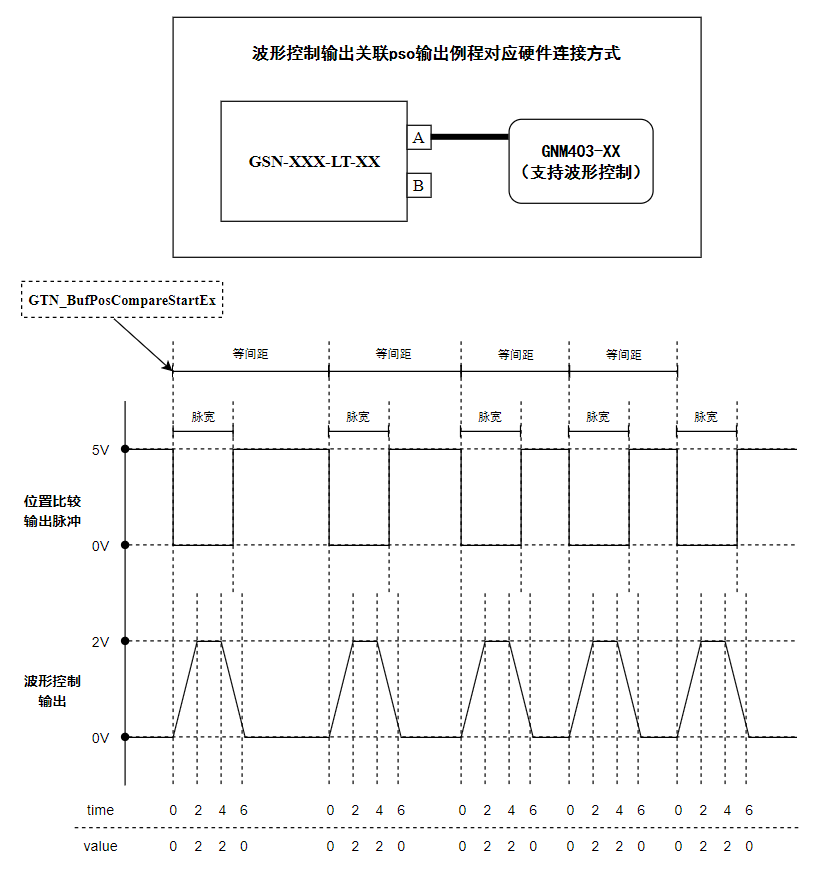

// 设置波形控制输出关联位置比较输出
mode = WAVEFORM_WORK_MODE_LINK_POS_COMPARE;
rtn = GTN_SetWaveformMode(core,index,mode);
if ( 0 != rtn )
{
return CommandHandler("GTN_SetWaveformMode",rtn);
}
// 设置波形控制表
count = 4;
loopCount = 0;
wPrm[0].time = 0.0; wPrm[0].value = 0.0; // 开始输出时刻，输出电压值为0V
wPrm[1].time = 2.0; wPrm[1].value = 2.0; // 0->2ms时刻内，输出电压值由0V线性增加到2V
wPrm[2].time = 4.0; wPrm[2].value = 2.0; // 2->4ms时刻内，输出电压值保持2V不变
wPrm[3].time = 6.0; wPrm[3].value = 0.0; // 4->6ms时刻内，输出电压值由2V线性减小到0V
rtn = GTN_LoadWaveformParameter(core,index,wPrm,count,loopCount);
if ( 0 != rtn )
{
return CommandHandler("GTN_LoadWaveformParameter",rtn);
}
enable = 1;
wOutput.type = MC_AU_DAC; // 从辅助模拟量输出口输出
wOutput.index = 1; // 辅助模拟量输出口逻辑索引为1
wOutput.laserOn = 0; // 波形控制输出的同时，激光开关光信号为关闭状态
rtn = GTN_EnableWaveform(core,index,&wOutput,enable);
if ( 0 != rtn )
{
return CommandHandler("GTN_EnableWaveform",rtn);
}
printf("Set Waveform Link Pso Success !\n");
return rtn;
}
/**
* @brief 配置位置比较pso功能
* @param core 需要配置功能的核号，从1开始
* @param posCompareIndex 需要配置的位置比较索引，从1开始
* @return 0表示配置成功，非0表示配置失败
*/
short SetPosComparePsoMode(short core,short posCompareIndex)
{
short rtn;
short station; // 支持波形控制功能的模块的逻辑站号
short permit[2]; // 控制权
TPosCompareModeEx posCompareModeEx;
TPosComparePsoPrm posComparePsoPrm;
memset(&posCompareModeEx,0,sizeof(posCompareModeEx));
memset(&posComparePsoPrm,0,sizeof(posComparePsoPrm));
// 配置hso口控制权
station = 1; // ！！！支持波形控制的模块必须是第一个站！！！
// ！！！支持波形控制的模块必须是第一个站！！！
// ！！！支持波形控制的模块必须是第一个站！！！
permit[0] = 0x2; // 第一个hso口输出第一路位置比较
permit[1] = 0x8; // 第二个hso口输出激光开关光信号
rtn = GTN_SetTerminalPermitEx(core,station,MC_HSO,&permit[0],1,2);
if ( 0 != rtn )
{
return CommandHandler("GTN_SetTerminalPermitEx",rtn);
}
// 关闭位置比较功能
rtn = GTN_PosCompareStop(core,posCompareIndex);
if ( 0 != rtn )
{
return CommandHandler("GTN_PosCompareStop",rtn);
}
// 清除位置比较数据
rtn = GTN_PosCompareClear(core,posCompareIndex);
if ( 0 != rtn )
{
return CommandHandler("GTN_PosCompareClear",rtn);
}
// 设置位置比较模式及参数
posCompareModeEx.mode = 3;
posCompareModeEx.dimension = 2;
posCompareModeEx.sourceMode = 1;
posCompareModeEx.source[0] = 1;
posCompareModeEx.source[1] = 2;
posCompareModeEx.outputMode = 0;
posCompareModeEx.outputPulseWidth = 5000;
posCompareModeEx.outputCounter = 1;
posCompareModeEx.errorBand = 20;
rtn = GTN_SetPosCompareModeEx(core,posCompareIndex,&posCompareModeEx);
if ( 0 != rtn )
{
return CommandHandler("GTN_SetPosCompareModeEx",rtn);
}
// 设置位置比较pso间距
posComparePsoPrm.gpo = 0;
posComparePsoPrm.hso = 0x1;
posComparePsoPrm.syncPos = 2000;
posComparePsoPrm.time = 0;
posComparePsoPrm.count = 1;
rtn = GTN_SetPosComparePsoPrm(core,posCompareIndex,&posComparePsoPrm);
if ( 0 != rtn )
{
return CommandHandler("GTN_SetPosComparePsoPrm",rtn);
}
// 启动位置比较功能
rtn = GTN_PosCompareStart(core,posCompareIndex);
if ( 0 != rtn )
{
return CommandHandler("GTN_PosCompareStart",rtn);
}
printf("Set PosCompare Pso Mode Success !\n");
return rtn;
}
/**
* @brief 初始化插补坐标系和前瞻
* @param core 需要初始化的插补坐标系所在的核号，从1开始
* @param crd 需要初始化的插补坐标系号，从1开始
* @param fifo 需要初始化的插补坐标系缓冲区号
* @return 0表示初始化成功，非0表示初始化失败
*/
short InitCrdAndLa(short core,short crd,short fifo)
{
short rtn;
short i;
TCrdPrm crdPrm; // 插补坐标系参数
EMachineMode machineMode; // 插补坐标系机床模式
TLookAheadParameter laPrm; // 前瞻参数
short motionMode; // 前瞻运行模式
// 建立插补坐标系
memset(&crdPrm,0,sizeof(crdPrm)); // 将结构体参数全部初始化为0
crdPrm.dimension = 2; // 二维坐标系
crdPrm.profile[0] = CRD_AXIS_X; // x轴，此处为规划器1为坐标系的x轴
crdPrm.profile[1] = CRD_AXIS_Y; // y轴，此处为规划器2为坐标系的y轴
crdPrm.synVelMax = 500; // 最大合成速度，单位：脉冲/ms
crdPrm.synAccMax = 200; // 最大合成加速度，单位：脉冲/ms^2
crdPrm.evenTime = 0; // 最小匀速时间，单位：ms
crdPrm.setOriginFlag = 0; // 坐标系原点设置标志，0：使用当前规划位置作为坐标系原点
// 1：使用crdPrm.originPos[8]中设置的位置作为坐标系原点
rtn = GTN_SetCrdPrm(core,crd,&crdPrm);
if ( 0 != rtn )
{
return CommandHandler("GTN_SetCrdPrm",rtn);
}
// 建立前瞻坐标系
machineMode = NORMAL_THREE_AXIS; // 标准三轴机床模式
rtn = GTN_SetupLookAheadCrd(core,crd,machineMode);
if ( 0 != rtn )
{
return CommandHandler("GTN_SetupLookAheadCrd",rtn);
}
// 初始化前瞻参数
memset(&laPrm,0,sizeof(laPrm)); // 将结构体参数全部初始化为0
laPrm.lookAheadNum = 200; // 前瞻段数，前瞻工作区每攒够当前数量的运动段就会进行一次预处理，输出处理后的数据
laPrm.time = 0.001; // 时间常数，单位：ms
laPrm.radiusRatio = 1.5; // 曲率限制调节系数
for (i=0;i<8;++i) // 数据索引，i=0表示x轴，i=1表示y轴，i=7表示w轴
{
laPrm.vMax[i] = 500; // 当前轴最大速度限制，单位：mm/s
laPrm.aMax[i] = 2000; // 当前轴最大加速度限制，单位：mm/s^2
laPrm.DVMax[i] = 300; // 当前轴在时间常数内最大速度变化量
laPrm.scale[i] = 1000; // 当前轴当量，单位：脉冲/mm
laPrm.axisRelation[i] = i+1; // 一般按此配置，无需修改
}
motionMode = 0; // 保留参数，必须为0
// TPreStartPos为保留参数，必须为NULL
rtn = GTN_InitLookAheadEx(core,crd,&laPrm,fifo,motionMode,NULL);
if ( 0 != rtn )
{
return CommandHandler("GTN_InitLookAheadEx",rtn);
}
// 清空插补缓冲区
rtn = GTN_CrdClear(core,crd,fifo);
if ( 0 != rtn )
{
return CommandHandler("GTN_CrdClear",rtn);
}
printf("Init Crd And La Success !\n");
return 0;
}
/**
* @brief 获取插补运动状态
* @param core 插补坐标系所在的核号
* @param crd 插补坐标系号
* @param fifo 插补坐标系缓存区号
* @param index 波形控制功能索引
* @param posCompareIndex 位置比较索引
* @param pCrdRun 插补坐标系运动状态变量指针
* @return 0表示获取插补运动状态成功，非0表示获取插补运动状态出错
*/
short GetMotionInfo(short core,short crd,short fifo,short index,short posCompareIndex,short *pCrdRun)
{
short rtn;
long crdExecuteSegNum; // 插补已经执行的段数
long crdRemainder; // 插补剩余未执行段数
double crdPos[8]; // 插补规划位置
TWaveformStatus wStatus; // 波形控制功能状态
TPosCompareStatus posCmpStatus; // 位置比较状态
// 运动过程中读取当前状态
rtn = GTN_CrdStatus(core,crd,pCrdRun,&crdExecuteSegNum,fifo);
rtn += GTN_GetCrdPos(core,crd,&crdPos[0]);
rtn += GTN_GetWaveformStatus(core,index,&wStatus);
rtn += GTN_PosCompareStatus(core,posCompareIndex,&posCmpStatus);
if ( 0 != rtn )
{
return CommandHandler("GTN_CrdStatus",rtn);
}
printf("crdRun:%d, crdExecuteSegNum:%d, xPos:%.3lf, yPos:%.3lf, waveformOutput:%.3lf, posComparePulseCount:%d \r",
*pCrdRun,crdExecuteSegNum,crdPos[0],crdPos[1],wStatus.outputValue,posCmpStatus.pulseCount);
if ( 0 == *pCrdRun )
{
rtn = GTN_GetRemainderSegNum(core,crd,&crdRemainder,fifo);
if ( 0 != rtn )
{
return CommandHandler("GTN_GetRemainderSegNum",rtn);
}
if ( 0 != crdRemainder )
{
printf("\nCrd Run Empty Error!\n");
}
else
{
printf("\nCrd Motion Done !\n");
}
}
return 0;
}
int _tmain(int argc, _TCHAR* argv[])
{
short rtn; // 指令返回值
short core; // 需要执行例程的运动控制器核号
short axis; // 需要初始化的轴起始索引号
short axisCount; // 需要初始化的轴数量，从轴起始索引号开始算起
// 初始化运动控制器
// 开卡 + 初始化网络拓扑 + 初始化核1的1-8轴
core = 1;
axis = 1;
axisCount = 8;
rtn = InitMc(core,axis,axisCount);
if ( 0 != rtn )
{
return rtn;
}
short index; // 波形控制索引
index = 1; // 测试第一套波形控制功能
// 配置波形控制功能
rtn = SetWaveformLinkPso(core,index);
if ( 0 != rtn )
{
return rtn;
}
short posCompareIndex; // 位置比较索引
posCompareIndex = 1; // 波形控制轴模块上的第一路位置比较逻辑索引为1
// 配置位置比较pso功能
rtn = SetPosComparePsoMode(core,posCompareIndex);
if ( 0 != rtn )
{
return rtn;
}
short crd; // 插补坐标系号
short fifo; // 插补数据使用的缓冲区号
double endPos[2]; // 插补数据段目标位置
double synVel; // 插补数据段合成目标速度
double synAcc; // 插补数据段合成加速度
long segNum; // 插补数据段用户段号
short override2; // 插补运动倍率选择标志
// 初始化插补坐标系和前瞻
crd = 1; // 指定测试的插补坐标系号为1
fifo = 0; // 指定测试的插补坐标系缓冲区号为0
rtn = InitCrdAndLa(core,crd,fifo);
if ( 0 != rtn )
{
return rtn;
}
// 压插补数据，包含pso开关指令
endPos[0] = 0; // 初始化x轴插补数据段目标位置为0
endPos[1] = 0; // 初始化y轴插补数据段目标位置为0
synVel = 400; // 插补数据段合成目标速度，单位：mm/s
synAcc = 500; // 插补数据段合成目标加速度，单位：mm/s^2
segNum = 0; // 初始化插补数据段段号为0
override2 = 0; // 插补运动倍率选择标志，0：选择第一个倍率，1：选择第二个倍率
endPos[0] = 1; endPos[1] = 1; segNum = 1;
rtn = GTN_LnXYEx(core,crd,endPos[0],endPos[1],synVel,synAcc,segNum,override2,fifo);
rtn += GTN_BufPosCompareStartEx(core,crd,fifo,posCompareIndex);
endPos[0] = 51; endPos[1] = 1; segNum += 1;
rtn += GTN_LnXYEx(core,crd,endPos[0],endPos[1],synVel,synAcc,segNum,override2,fifo);
endPos[0] = 51; endPos[1] = 51; segNum += 1;
rtn += GTN_LnXYEx(core,crd,endPos[0],endPos[1],synVel,synAcc,segNum,override2,fifo);
rtn += GTN_BufPosCompareStopEx(core,crd,fifo,posCompareIndex);
endPos[0] = 52; endPos[1] = 51; segNum += 1;
rtn += GTN_LnXYEx(core,crd,endPos[0],endPos[1],synVel,synAcc,segNum,override2,fifo);
if ( 0 != rtn )
{
return CommandHandler("PushCrdData",rtn);
}
do
{
rtn = GTN_CrdDataEx(core,crd,NULL,fifo);
} while ( 1 == rtn);
// 启动插补运动
rtn = GTN_CrdStart(core,1<<(crd-1),fifo<<(crd-1));
if ( 0 != rtn )
{
return CommandHandler("GTN_CrdStart",rtn);
}
printf("Start Crd Success !\n");
short crdRun; // 插补运动状态
do
{
// 运动过程中读取当前状态
rtn = GetMotionInfo(core,crd,fifo,index,posCompareIndex,&crdRun);
if ( 0 != rtn )
{
return rtn;
}
} while ( 1 == crdRun );
// 关闭波形控制功能
rtn = GTN_EnableWaveform(core,index,0,0);
if ( 0 != rtn )
{
return CommandHandler("GTN_EnableWaveform",rtn);
}
// 关闭位置比较功能
rtn = GTN_PosCompareStop(core,posCompareIndex);
if ( 0 != rtn )
{
return CommandHandler("GTN_PosCompareStop",rtn);
}
// 关闭控制器
rtn = GTN_Close();
if ( 0 != rtn )
{
return CommandHandler("GTN_Close",rtn);
}
printf("Press Any Key To Exit !\n");
getchar();
return 0;
}
